제품 설명
VXDIAG VCX FD GM Ford Mazda 2-in-1, CAN FD 및 DoIP 프로토콜 지원.
Ford 및 Mazda I-D-S 소프트웨어 포함.
VXDIAG VCX FD GM Ford Mazda 2-in-1, CAN FD 프로토콜 지원
VCX-FD는 ALLSCANNER VXDIAG가 설계한 스마트 차량 진단 인터페이스로, 차세대 진단 기술을 대표합니다. 이 제품은 새롭게 업그레이드된 듀얼 코어 고속 프로세서를 사용하여 다중 채널 CAN-FD / DOIP 및 기존 진단 프로토콜을 완벽하게 지원하며, 더 많은 순정 진단 소프트웨어와 호환되고 다양한 기능을 제공합니다.
VCX FD 주요 특징:
CAN FD 및 DoIP 프로토콜 지원
USB Type C, WiFi 및 WLAN 연결 지원
온라인 프로그래밍을 위한 J2534 패스스루
제품 기능:
지원되는 순정 차량 진단 기능:
지금 VAG 소프트웨어 활성화를 지원합니다!
제품 특징:
듀얼 코어가 함께 작동하여 더욱 강력한 통신 성능을 구현합니다.
550MHz ARM 프로토콜 프로세서가 CAN-FD 및 모든 기존 차량 버스 프로토콜을 지원합니다.
560MHz MIPS 네트워크 프로세서가 DoIP 슈퍼 진단 게이트웨이를 지원합니다.
듀얼 코어 프로세서가 100M 이더넷으로 통신하여 높은 대역폭과 낮은 지연 시간을 제공합니다.
진단 통신 속도가 이전 세대 제품보다 몇 배 더 빠릅니다.
듀얼 운영체제로 소프트웨어가 더욱 안정적으로 실행됩니다.
RTOS 실시간 운영체제가 차량 버스 프로토콜의 멀티태스킹 및 고동시성 통신을 보장합니다.
OpenWrt 네트워크 운영체제가 여러 네트워크 인터페이스와 차량을 유연하게 연결합니다.
더욱 완전한 차량 버스 프로토콜 지원
통합 OBD 스마트 프로토콜 멀티플렉서 칩을 탑재하여 모든 핀이 모든 프로토콜로 지능적으로 전환될 수 있습니다.
3채널 CAN-FD 다중 채널 동시 통신을 지원하며, 최대 5M Bps의 고속 통신을 지원합니다.
ISO-13400 표준 듀얼 채널 DoIP 인터페이스 옵션 1 및 옵션 2를 지원합니다.
유연하고 사용하기 쉬운 연결 방식
호스트 통신 인터페이스는 USB / RJ45 / WLAN 등 다양한 연결을 지원하여 유연하고 사용하기 편리합니다.
무선 라우팅 모드가 내장되어 진단 컴퓨터를 장치에 무선으로 직접 연결할 수 있습니다.
무선 워크스테이션 모드를 지원하며, 장치를 무선 LAN에 연결하면 어떤 컴퓨터에서도 장치에 연결할 수 있습니다.
차량의 DoIP 이더넷을 WLAN에 매핑하여 무선 DoIP 진단을 지원합니다.
완전히 새로워진 외관 디자인
OBD-II 인터페이스가 통합된 올인원 설계를 적용하여 간편하게 연결하고 바로 사용할 수 있습니다.
강화된 Type-C 인터페이스가 흔들림과 분리를 방지하여 연결이 더욱 안정적입니다.
더욱 종합적인 정품 차량 진단
VCX-FD는 현재 15개 제조사 정품 진단 모델 브랜드와 호환됩니다.
하드웨어 업데이트 후 CAN-FD 및 DoIP 기반의 신형 모델과 최신 제조사 정품 진단 소프트웨어를 완벽하게 지원합니다.
다양한 고급 진단 및 프로그래밍 기능이 제조사 정품 장비 수준에 도달했으며, 정품 장비보다 더 빠르기도 합니다.
제조사 정품 지원 드라이버의 원클릭 설치, 제거 및 업그레이드를 지원하여 사용이 간편합니다.
업데이트된 국제 표준 API 인터페이스
전체 플랫폼 API 인터페이스 제공(Windows / Linux / Android)
J2534 정품 ECU 프로그래밍 기능
듀얼 모드 지능형 원격 진단
초원격 진단은 장치를 인터넷에 연결하기만 하면 제조사 온라인 진단을 이용할 수 있습니다.
원격 진단과 호환되며, 다양한 특수 기능을 갖춘 장치의 원격 진단을 지원합니다.
이 장치는 원클릭 네트워크 배포 기능과 원격 진단 플랫폼에 대한 빠른 액세스를 지원합니다.
VXDIAG VCX-FD 설정 및 사용 방법
WINDOWS 시스템에서 소프트웨어 설치를 시작합니다.
1. 먼저 소프트웨어를 다운로드하여 설치합니다(링크는 제공하지 않습니다).
2. www.vxdiag.net을 통해 최신 VX MANAGER 버전을 설치합니다.
4. VX Manager를 시작합니다. 컴퓨터 네트워크가 정상적으로 연결되어 있는지 확인하세요. USB 케이블/WiFi로 장치를 컴퓨터에 연결하고, OBD2 소켓을 ECU 벤치 커넥터 또는 차량의 OBD2 포트에 연결합니다.
Passthru 드라이버를 설치합니다. 장치 라이선스를 확인하세요.
5. 차량의 시동을 켭니다. 차량 진단을 시작할 수 있습니다.
설치 팁: 설치하기 전에 바이러스 백신 소프트웨어를 종료하세요.
PC 요구 사항:
OS: WINDOWS 10/11 PRO 64비트
RAM: 최소 8GB
컴퓨터에 다른 소프트웨어가 설치되어 있지 않은지 확인하세요. Ford IDS와 Mazda IDS는 서로 분리된 깨끗한 Windows 시스템 2개에 설치해야 합니다.
Ford IDS 설치:
1. Ford IDS-1**을 설치합니다.
2. Ford IDS &nD-A-Sh; 1** 설치가 완료될 때까지 기다린 후 컴퓨터를 다시 시작합니다.
3. Ford 정품 VCI 소프트웨어_ 1.0.0.10.exe를 설치합니다.
4. VX Manager의 "Diagnostic" 메뉴에서 VX Manager 및 IDS 드라이버를 설치합니다.
5. VX Manager 및 IDS 드라이버 설치가 완료될 때까지 기다립니다.
6. VCX 장치를 연결하고 idspatch를 설치합니다.
7. idspatch를 사용하여 IDS를 열고 진단을 시작합니다.
Mazda IDS 설치:
1. mazdaids-1**을 설치합니다.
2. mazdaids &nD-A-Sh; 1** 설치가 완료될 때까지 기다린 후 컴퓨터를 다시 시작합니다.
3. VX Manager의 "Diagnostic" 메뉴에서 VX Manager 및 IDS 드라이버를 설치합니다.
4. VX Manager 및 IDS 드라이버 설치가 완료될 때까지 기다립니다.
5. VCX 장치를 연결하고 idspatch를 설치합니다.
6. idspatch를 사용하여 IDS를 열고 진단을 시작합니다.
VXDIAG GM GDS2 및 Tech2win 설치 방법
1. AutoInstall.exe 파일을 사용하여 Tech2win 설치
2. AutoInstall.exe 파일을 사용하여 GDS2 설치
3. VX Manager 설치(VX Manager 및 GDS2/T2W 드라이버 설치)
4. 소프트웨어 실행(패치에서 GDS2 실행, 바탕 화면에서 Tech2win 실행)
* Windows 10을 사용 중인 경우 드라이버 서명 적용을 반드시 비활성화해야 합니다. 자세한 설치 지침은 위의 PDF를 확인하세요.

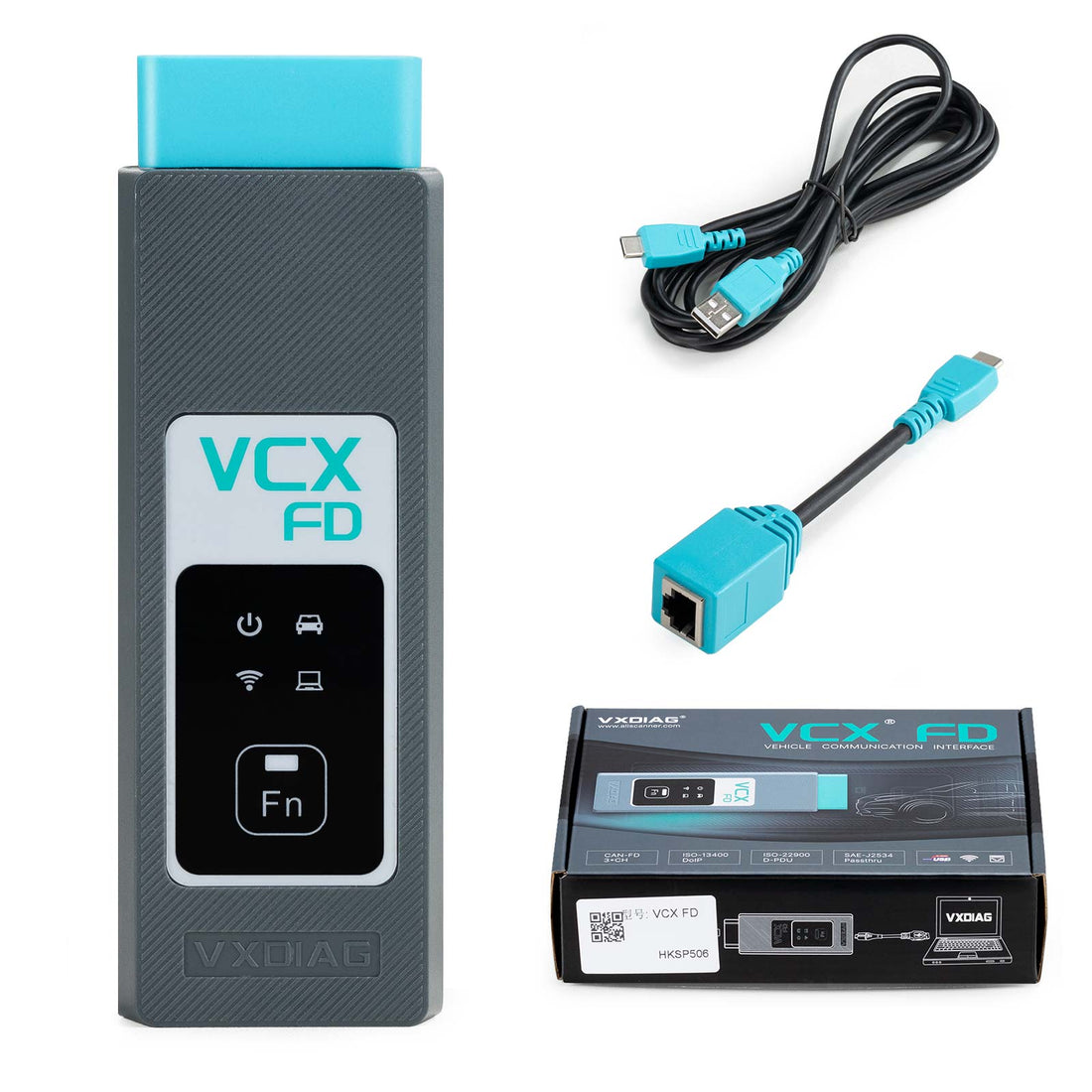

패키지 구성:
1개 x VCX-FD 장치
1개 x USB 케이블
1개 x RJ45 이더넷 어댑터
