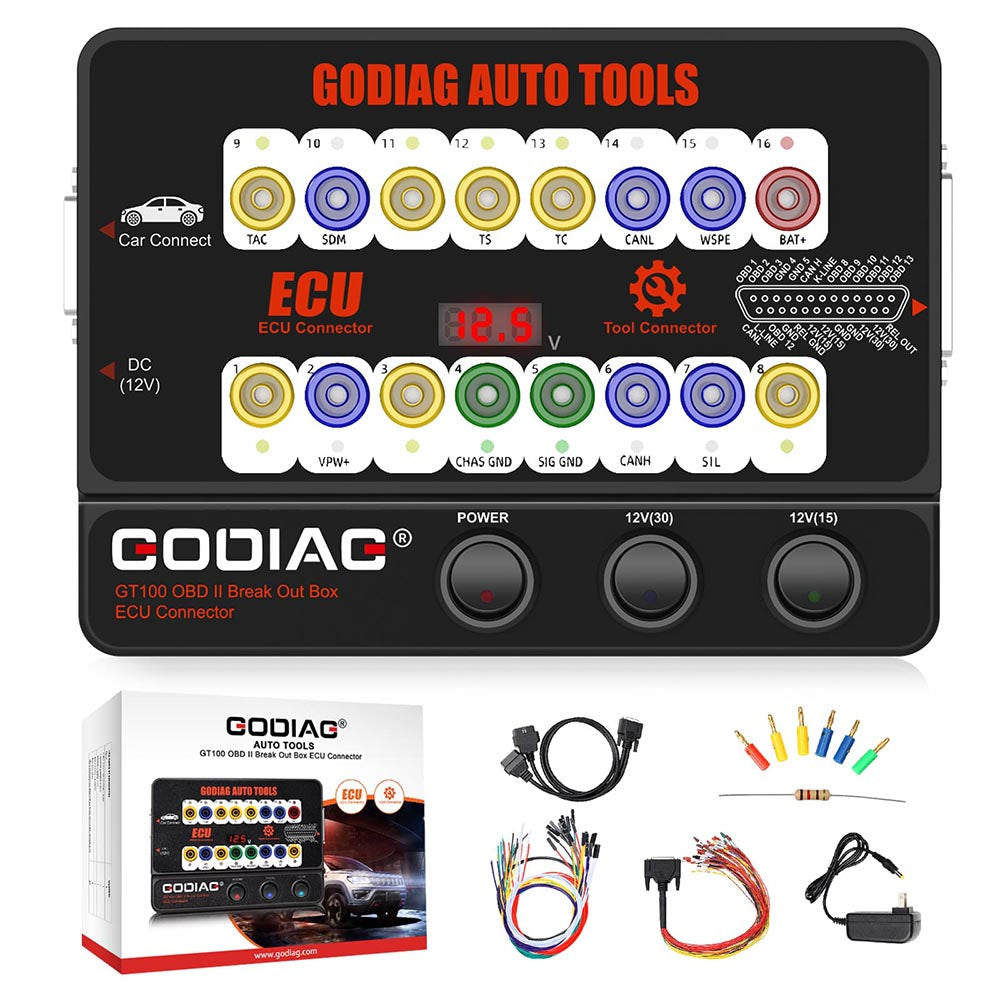

GODIAG GT100 自動車用OBDIIブレークアウトボックス ECUコネクター
$79.00
Package: 22cm*18cm*7cm（インチ：8.66*7.09*2.76）
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
保証： 1年間保証。
GODIAG GT100は、OBDIIプロトコル通信検出およびECUのメンテナンス／診断／プログラミング／コーディングのための最新のテストプラットフォームです。
車両のOBD2インターフェースを16ピンに変換し、信号検出および電気レベル変換が可能です。単一モジュールまたは複数モジュールに接続できます。
車両のモジュール。任意の診断ツールと接続でき、車両の通信状態を確認できます。また、電源供給も可能です。
バッテリー交換時に車両の制御モジュールのデータが失われたり、自動的にロックされたり、キーリモコンが機能しなくなったり、故障灯が点灯するのを防ぎます。
車両のOBD2インターフェースを16ピンに変換し、信号検出および電気レベル変換が可能です。単一モジュールまたは複数モジュールに接続できます。
車両のモジュール。任意の診断ツールと接続でき、車両の通信状態を確認できます。また、電源供給も可能です。
バッテリー交換時に車両の制御モジュールのデータが失われたり、自動的にロックされたり、キーリモコンが機能しなくなったり、故障灯が点灯するのを防ぎます。
GODIAG GT100の機能および操作ガイド
車両と診断ツールをOBDII経由で接続することで、GODIAG GT100のLEDはOBDII診断インターフェースが車両と良好に通信しているかどうかを示します。
車両のOBDIIインターフェースの電圧を監視し、リアルタイムで表示します。11V未満の場合は、車両が始動できなくなる、データ損失、モジュールロックを避けるために診断およびプログラミングを中止してください。
インジケーターの意味：
| 1. メーカー独自 2. SJE1850配線 3. メーカー独自 4. 電源接地 5. 信号接地 6. SAEJ2284《CAN》高 7. ISO9141-2およびISO, DIS4230-4K配線 8. メーカー独自 |
9. メーカー独自 10. SJE1850配線《バス-> 11. メーカー独自 12. メーカー独自 13. メーカー独自 14. SAEJ2284《CAN》低 15. ISO9141-2およびISO/DIS 4230-4L配線 16. 車両バッテリー正極 |
1. OBDIIプロトコル検出器および通信検出
1). GODIAG GT100を車両のOBDII診断ポートに接続します。
2). デバイスが電圧を表示したら、GODIAG GT100の電源スイッチを入れてください。
3). 次に診断ツールに接続し、ツールが車両と通信しているとき、対応するプロトコルのLEDインジケーターが点灯または点滅します。（CANプロトコルが検出された場合は最大輝度になります。通信が成功すると、対応するCAN-HおよびCAN-Lが暗くなるか弱く点滅します）
2. ECU接続：単一モジュール接続
GODIAG GT100は、単一のECUモジュールに接続されており、ユーザーが単一モジュールの診断およびプログラミングを行うのに便利です。
1). カラージャンパーでECUを接続します。（ECUがCANプロトコルの場合、120オーム抵抗の接続が必要かどうか確認してください。）
2). Godiag GT100は車のOBDII診断インターフェースまたはAC電源アダプターに接続して電力を供給できます。
3). 診断ツールまたはECUプログラマーを接続して単一のECUを診断およびプログラムします。
3. バナナプラグ延長接続：
車のOBDII 16ピンインターフェースを延長し、OBDIIインターフェースの接続状態を確認でき、OBDIIインターフェースの電圧波形テストに便利です。
4. OBD1診断インターフェースを標準OBD2に変換
コネクタを使用して、診断インターフェース通信プロトコルに従いOBD1インターフェースをOBD2インターフェースに変換します。
5. 複数のECU制御モジュールを同時に接続でき、専門技術者の検査とメンテナンスに便利です。
車のOBDII 16ピンインターフェースを延長し、OBDIIインターフェースの接続状態を確認でき、OBDIIインターフェースの電圧波形テストに便利です。
4. OBD1診断インターフェースを標準OBD2に変換
コネクタを使用して、診断インターフェース通信プロトコルに従いOBD1インターフェースをOBD2インターフェースに変換します。
5. 複数のECU制御モジュールを同時に接続でき、専門技術者の検査とメンテナンスに便利です。
6. 延長ケーブルの使用時期: 診断インターフェースの場所が狭すぎて診断ツールに接続できない場合、またはメンテナンス中に診断ケーブルが十分に長くないと感じた場合に、1.2メートル延長できます。
7. 使用済みバッテリー交換時に車に電力を供給可能。
1). バッテリーAを準備し、Godiag GT100の16番/4番/5番の穴と車のOBD2診断インターフェースに接続して電力を供給します。
[Notice 1. Turn on the power switch of Godiag GT100. 2. Don't turn on the ignition switch, don't start the car]
2). 次に、新品のバッテリーBを車の使用済みバッテリーと交換します。これにより、車が完全に電力を供給し、データ損失やオーディオのロックアップ、ECU制御モジュールの電力不足による誤動作を防ぎます。
8. 専用アダプターがリリースされます（Godiag GT100が特別なECUモジュールに接続できるようにするため）
ハードウェア接続図：
Godiag GT100 パラメーター
| アイテム | 仕様 |
| 診断ポート | OBDII |
| 動作電圧 | DC 9V-24V |
| 動作と電力 | 0.5-0.6W |
| アダプター電力 | 入力 AC100v-240v、出力 DC12V 1A |
| 動作温度範囲 | -20～70 °C（-4～158 °F） |
| 保管温度範囲 | -40～85 °C（-40～185 °F） |
| 寸法 | L: 23cm, W:18cm, H:7cm |
パッケージ内容：
1個 x ホスト
1個 xOBD 2-in-1 延長ケーブル
1個 xカラージャンパーケーブル
1個 x電源 12V
1個 x抵抗 120オーム
6個 xバナナプラグ
24個 xワイヤーアクセサリー、デュポン2.54mmコネクタ メスピン
