GODIAG GT101 PIRT 電源回路プローブ DC 6–40V 車両電気診断ツール 燃料噴射器のクリーニング＆テスト用

GODIAG GT101 PIRT パワー回路プローブの特徴

1. GODIAG GT101 PIRT パワー回路プローブは、自動車技術者やエンジニア向けのプロフェッショナルな回路テストツールです。
2. 断線や短絡の診断、プラス・マイナス極性の検出、パルス信号の識別、電源回路のテストが可能です。照明システム、ウィンドウモーター、ホーン、ECU電源などの車両電気部品のテストもサポートします。
3. リレーのテスト、燃料噴射装置のテストおよびクリーニングなどの追加機能も備えています。
4. 出力電流は逆転可能でループ電源を作成できます。電流が20Aを超えると自動的にトリップして機器を保護し、寿命を延ばします。
5. DC 0～80Vの電子システムのテストに対応し、診断時間の短縮に役立ちます。車両バッテリーに直接接続して簡単かつ便利に操作可能です。

説明

GODIAG GT101 PIRT パワープローブは車両バッテリーまたは外部電源で動作する多機能回路テスターです。6V～40Vの車両電気システムに最適な電気診断ツールで、技術者が電気故障を迅速に特定・トラブルシュートできます。

このツールはヒューズボックスのテストを簡素化し、モーター、ライト、リレー、センサー、配線、通信回路の動作確認を行います。大型のフルカラーデジタルディスプレイにより、明るい日光下や暗い環境でも視認性が高いです。

GODIAG GT101 PIRT パワー回路プローブの機能

1. 回路トラブルシューティング（断線および短絡検出）

ヘッドライト、ウインカー、パワーウィンドウ、サンルーフなどの車両機能が故障した場合、GT101を使って回路電圧を測定したり、部品に直接電源を供給したりして、配線の問題か部品の故障かを判断できます。

1. 配線図を使って疑わしい故障箇所を特定します。GT101はプラスとマイナスの両極性を識別できます。
2. 回路に正常なプラスまたはアース接続があるか確認します。
3. 故障している部品（ヘッドライトやモーターなど）に直接電圧をかけます。部品が正常に動作すれば、回路に断線の可能性があります。動作しない場合は、部品自体が故障している可能性があります。

2. リレーテスト
車のヘッドライト、ウインカー、ホーン、エンジンスターターが動作しない場合、これらの部品に問題がないことを検出した後、リレースイッチを点検できます。
リレーを車から取り外した後、リレーの接続に基づいてアダプターを接続します。

3. 燃料噴射器テスト
車両の始動困難、加速不良、燃料消費などの問題がある場合は、燃料噴射器の点検が必要です。
燃料噴射器を検出する際、燃料噴射器が開閉駆動され、アンメーターが正常値を示し、燃料噴射器が正常に動作していれば、燃料噴射器は正常です。そうでなければ、燃料噴射器が損傷していることを意味します。

4. 燃料噴射器の清掃
燃料噴射器が詰まると、燃料噴射がスムーズに行われません。燃料噴射器の隙間にカーボン堆積物や粘着性の厚い物質があり、設計された燃料噴射量や霧化効果が得られないため、清掃が必要です。
1) 燃料噴射器クリーナー加圧缶またはキャブレタークリーナー加圧缶（加圧缶のノズル直径：4mm）を準備してください。
2) 手動クリーニングツールをしっかりと手で持ち、燃料噴射器を指でしっかり固定して、クリーナー缶の圧力で燃料噴射器が流されないようにしてください。
3) 手動クリーニング時の液体による人体への危険に注意し、保護措置を講じてください。加圧缶は非常に可燃性が高いため、火気のある危険な場所での操作は避けてください。クリーニング液の排出を促進するために、開放された場所を選んでください。

GODIAG GT101 PIRT 電源回路プローブの特徴

• 電力注入、電圧・電流測定、接地テスト、極性チェック、導通テスト、部品の作動など、包括的なサービスをサポートします。
• 見やすいボルト・アンメーターが瞬時に電圧と電流の読み取りを提供します。
• 出力スイッチを切り替えて、プローブを通じて正または負の電力を供給し、冷却ファン、リレーなどの部品に電力を供給します。
• ホットリードとグラウンドリードを同時に使用し、手の中で直接部品を作動可能。
• 正極、負極、開路を迅速に識別。
• 不良アース接点を即座にテストし、ヒューズを無駄にせず短絡箇所を特定。
• 数秒でスイッチとリレーの導通をチェック。
• 回路遮断器保護で機器の安全を確保。
• 内蔵の懐中電灯で暗所や薄暗い場所での作業が可能。
• 音声トーンインジケーターにより、トーン信号に慣れればハンズフリーでメニュー操作可能。
• 優れた車両周囲の届きを実現する20フィートケーブル（ケーブルポートで延長可能）を含む。
• 非常に使いやすく、高い信頼性。
• DC 6–40V車両対応、車、バイク、トラック、バス、建設車両、ボート、トラクター、鉱山車両を含む。

GODIAG GT101、JDIAG P200、Autel PS100 比較表：


製品機能/名称	GODIAG GT101	GODIAG GT102	JDIAG P200	AUTEL PS100
製品画像
直流電圧	√	√	√	√
交流電圧	X	X	√	√
正負電圧出力	√	√	√	√
部品作動	√	√	√	√
電流	√	X	√	√
抵抗	X	X	√	√
開路検出	√	√	√	√
短絡検出	√	√	√	√
燃料噴射器テスト	√	√	√	X
燃料噴射器クリーニング	√	√	X	X
リレー試験	√	√	√	X
オシロスコープ機能	X	X	√	X
懐中電灯	√	√	√	√

製品パラメーター

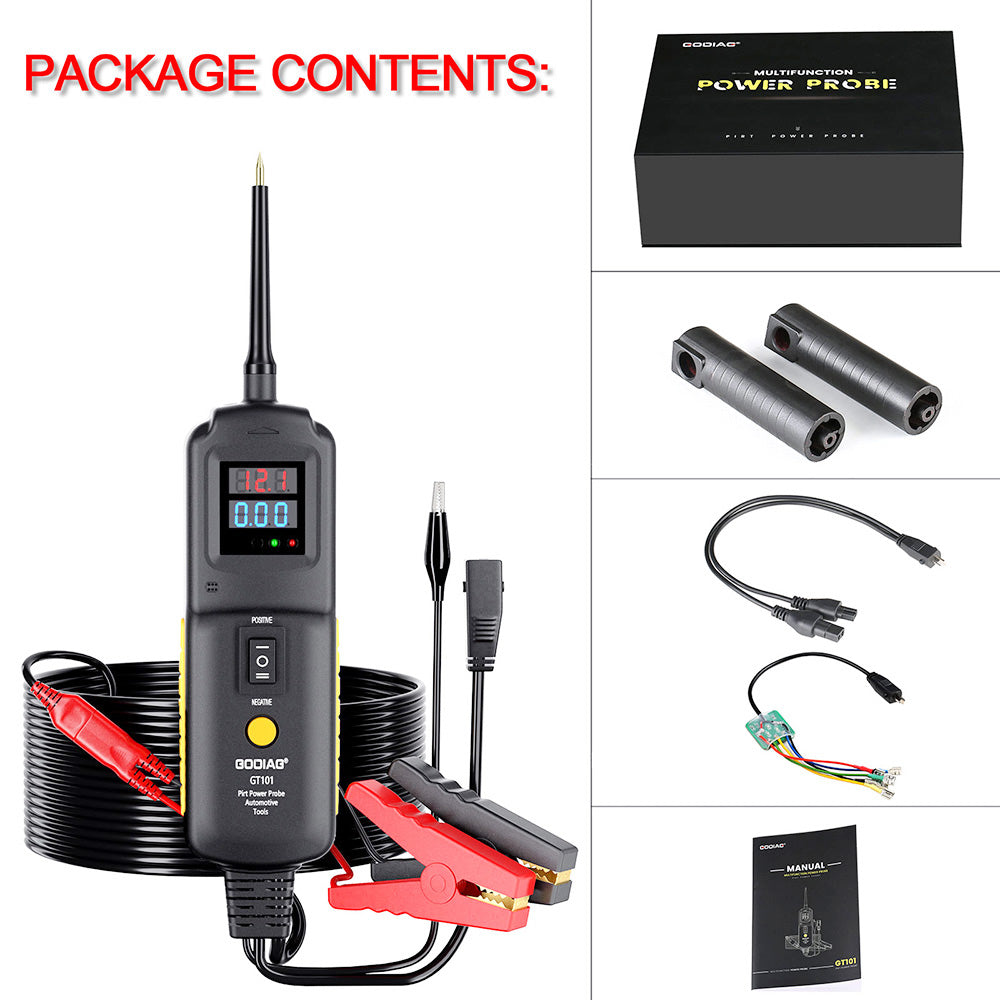

パッケージ内容：

1個 x GODIAG GT101 PIRT パワープローブ本体
1個 x バッテリー接続用クリップ
1個 x プローブ
1個 x プローブキャップ
1個 x 燃料噴射器テストリード
1個 x 10mm 燃料噴射器クリーニングコネクター
1個 x 12mm 燃料噴射器クリーニングコネクター
1個 x 簡単リレー試験アダプター
5本 簡単リレー接続リード
1個 x 英語マニュアル
