KEYDIY KD-MINI PROG（C2アダプター付き） データ読み取り VW MQB対応 KD-MATEと連携して全紛失キー追加可能



本製品はダッシュボードデータの読み取り専用に設計されており、VW MQBに対応しています。 KD-MATE と連携してキーの追加が可能です。全紛失キーの追加も対応しています。鍵屋にとって必須のツールです。

アダプターボード機能紹介：

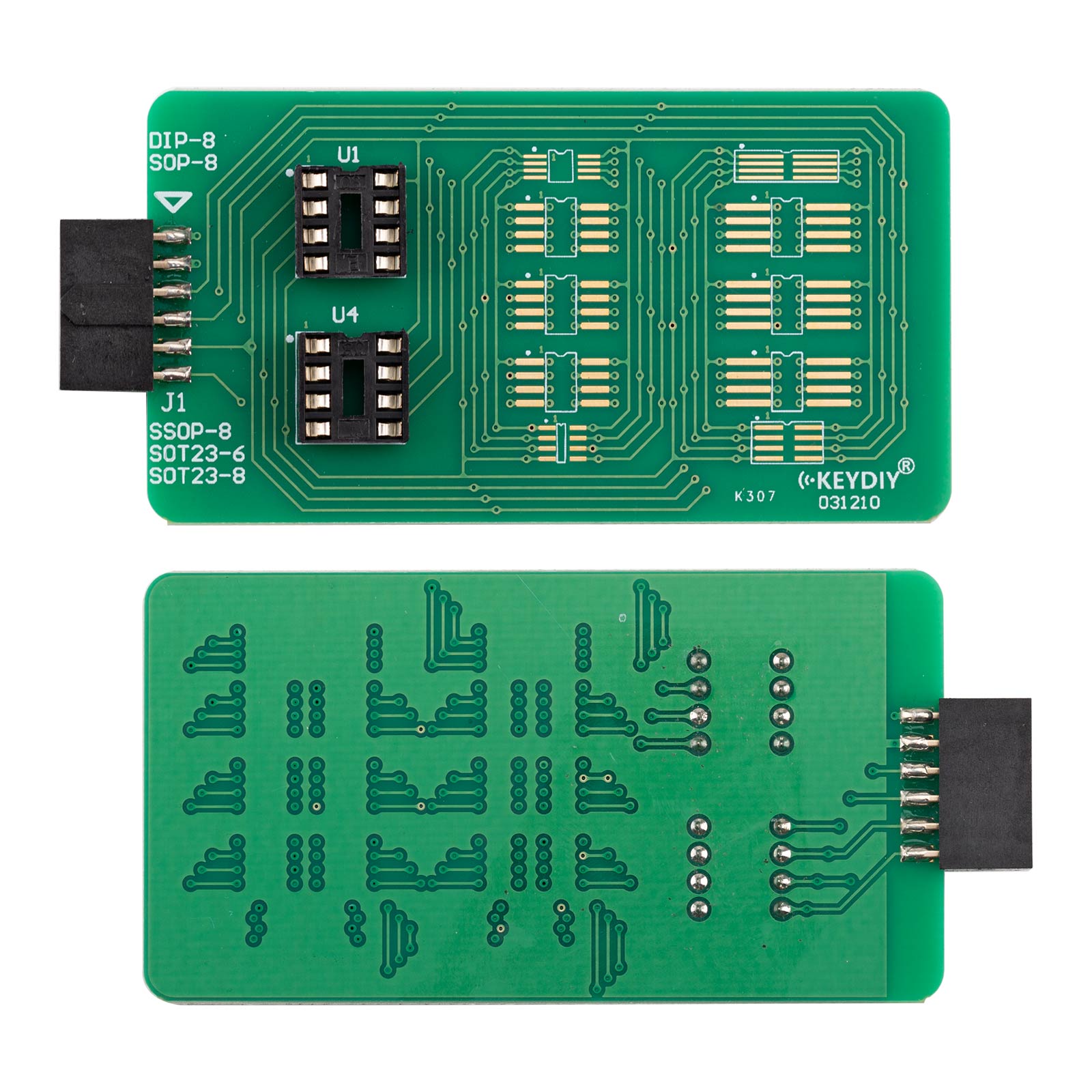

1. C1アダプターボード機能紹介：
1. EEPROM（95xxx）シリーズ8ピンチップのデータ読み取りに対応、例：95160、95320、95640、95128、95256、95512など；
2. EEPROM（93xxx）シリーズ8ピンチップのデータ読み取りに対応、例：93C86、93C66；
読み取り方法：8ピンチップをC1アダプターボードに半田付けし、KD MINI PROGに挿入します（図参照）。Mobile KDアプリを開き、KD MINI PROGに入りチップデータを読み取ります。読み取りたいチップモデルを選択してください。

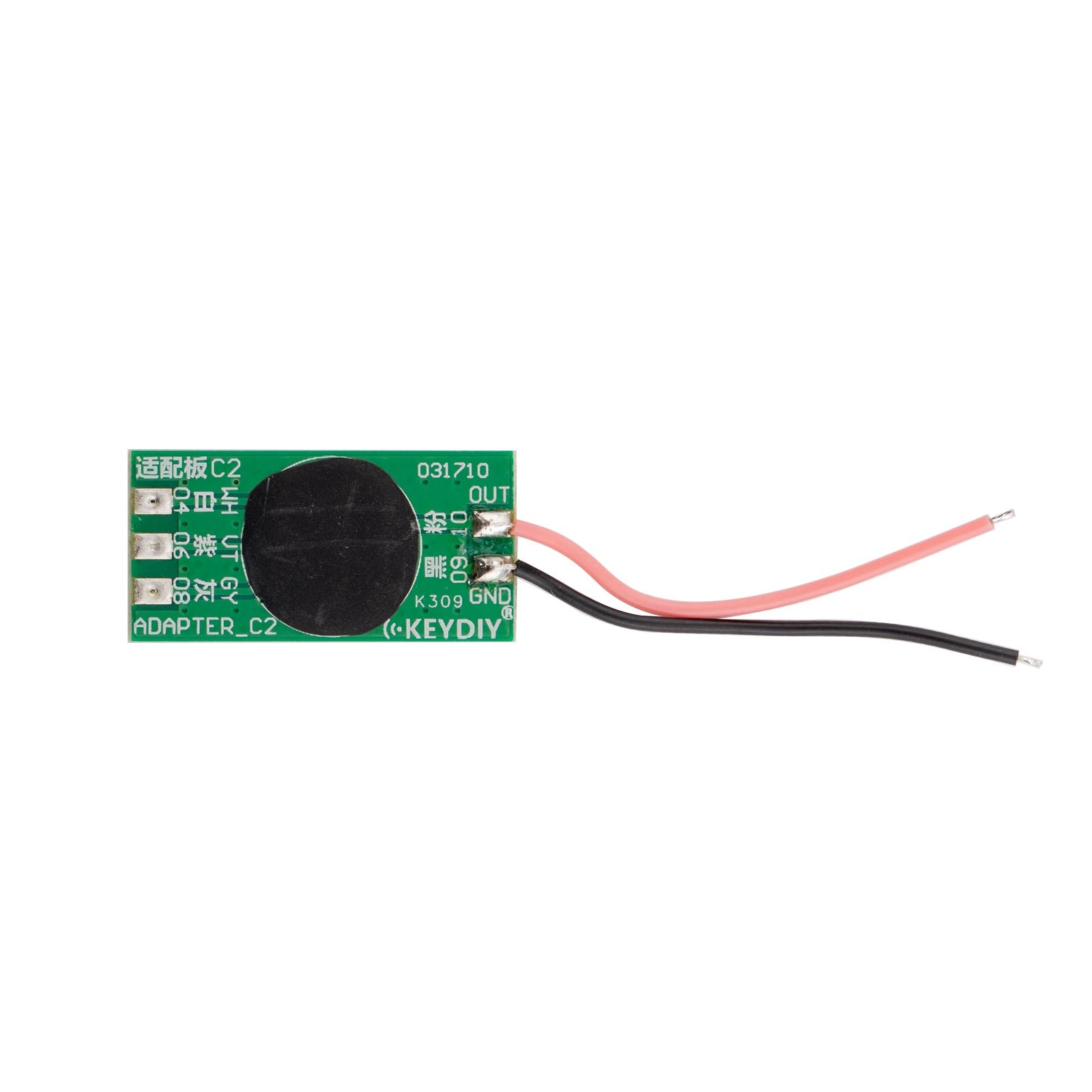

2. C2アダプターボード機能紹介：
C2アダプターボードを使用してKD MINI PROGでD70F35xx、D70F34xx、R7F7014xxシリーズのメーターを読み取ることができ、切断や変形なしで作業可能です。詳細なメーター配線図はMobile KDアプリで確認できます。




待機電流 ≤15 mA

動作電流 ≤180mA

動作温度：-20℃～85℃

動作湿度：20%～100%

データ読み取り手順

1. ダッシュボードモデルに応じた接続図を選択（接続図はMobile KDアプリのImmo Programming-KD Mini Progにあります）、配線図に従いケーブルハーネスをメーターの対応位置に半田付けします。

2. ケーブルハーネスのプラグをKD MINI PROGのポートに挿入し、KD MINI PROGをKD-MAX（またはOTG対応のAndroidスマホ/タブレット）に接続します。上記画像参照。

3. Mobile KDアプリを開き、Immo Programming-KD Mini Progメニューに入りデータを読み取ります。読み取りには5～10秒かかる場合があります。注意：読み取り失敗を避けるため、KD-MAXまたはスマホの電源が十分にあることを確認してください。

免責事項：使用前に必ず製品マニュアルをよく読み、マニュアルに記載された手順に厳密に従って設置・使用してください。不適切な使用により個人または財産に損害が生じた場合、当社は責任を負いかねます。

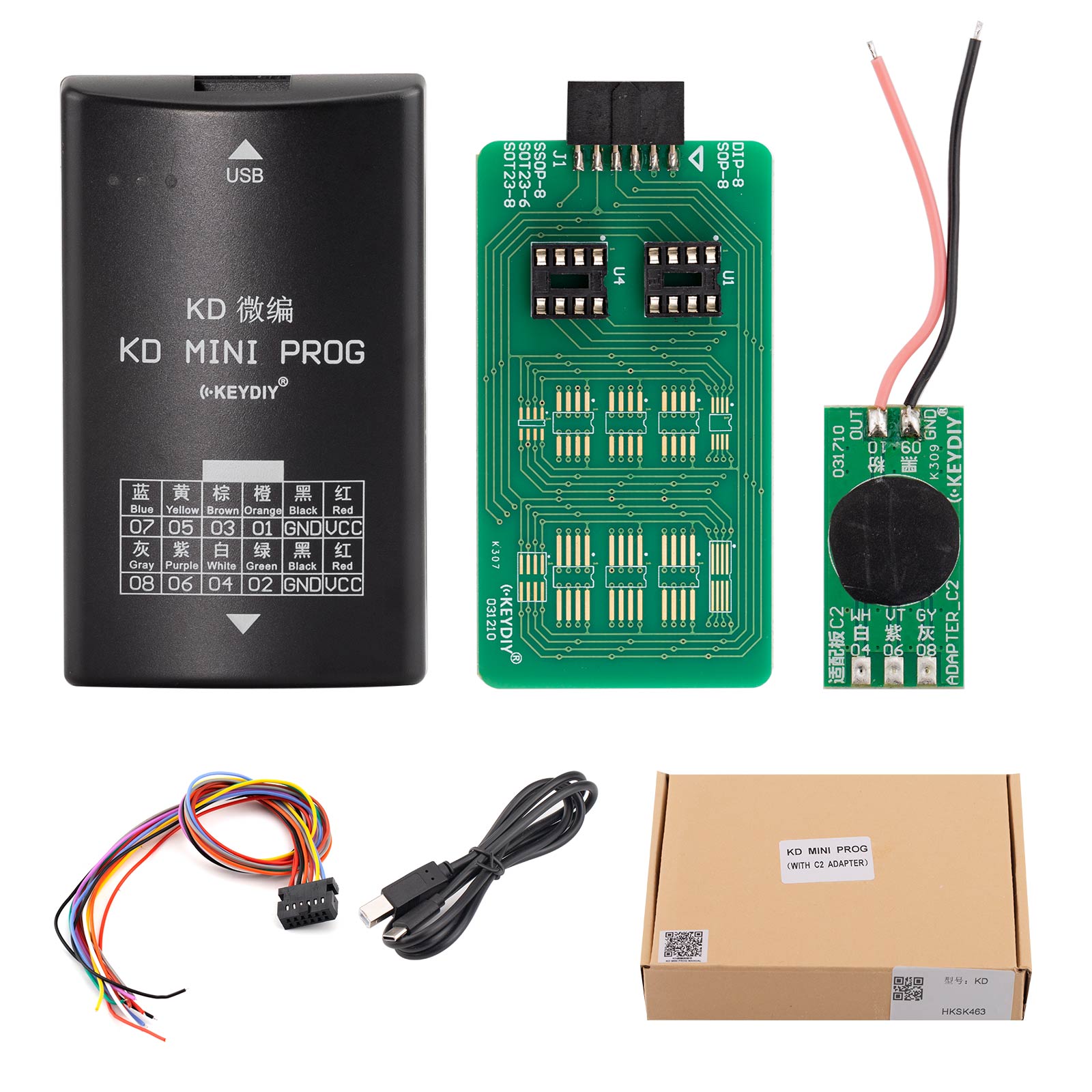

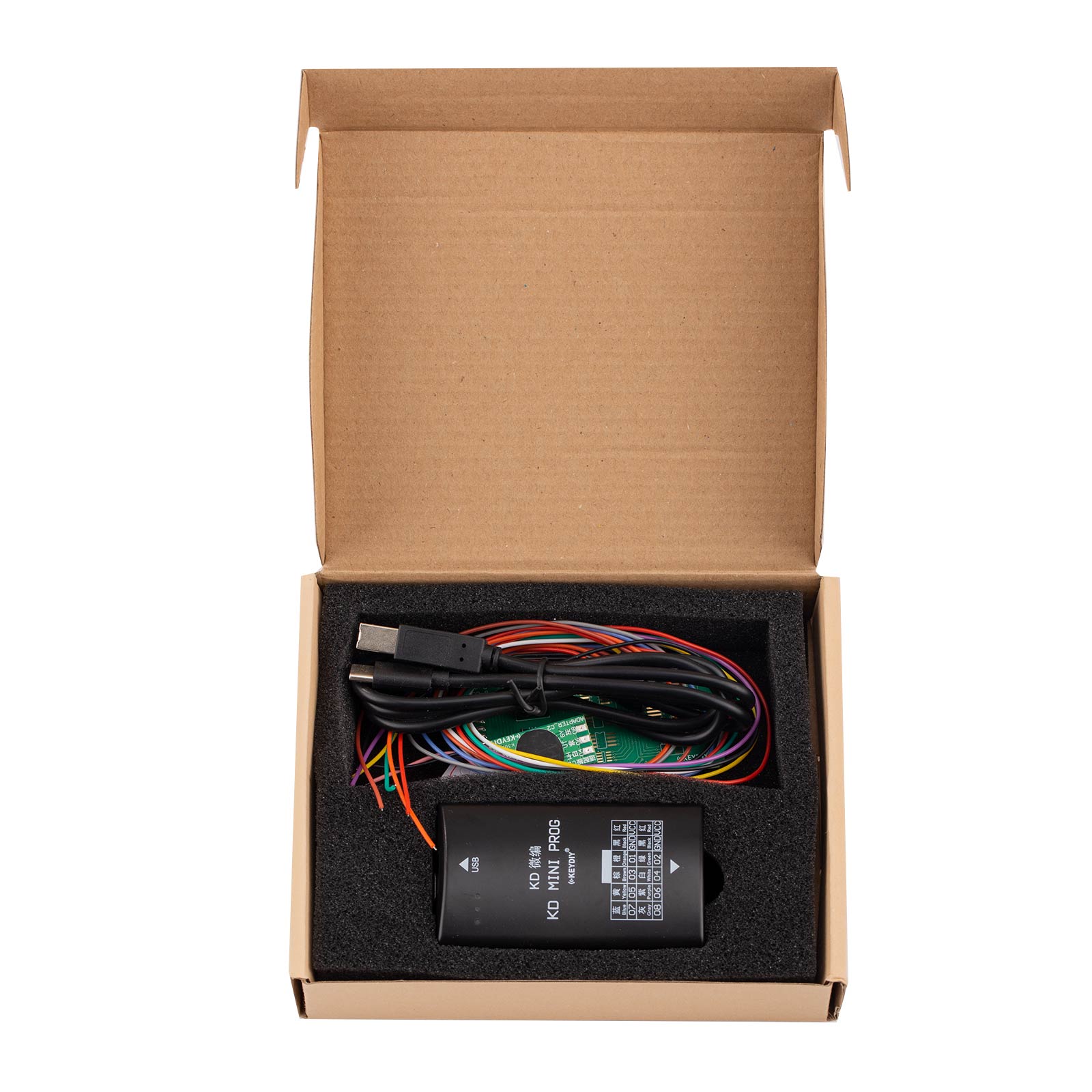

本体 1個

OTGケーブル 1本

専用ケーブルハーネス 1本

アダプタープレート 1枚

品質証明書 1枚
